规格表

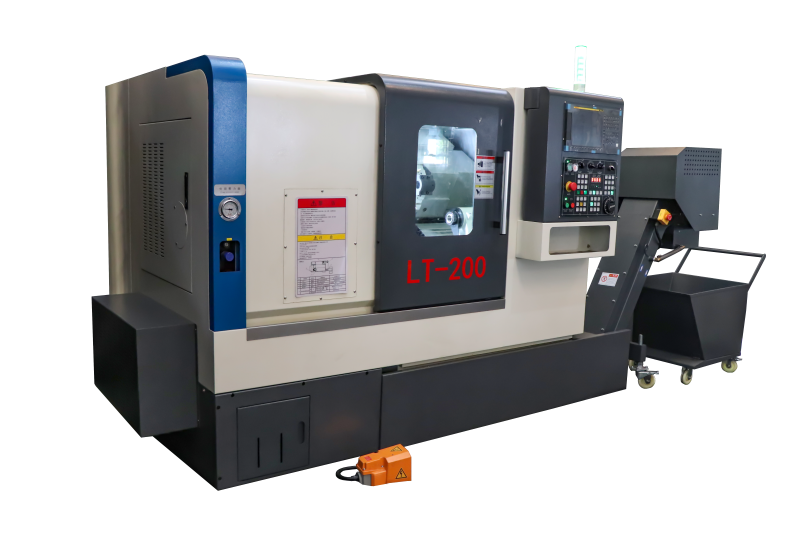

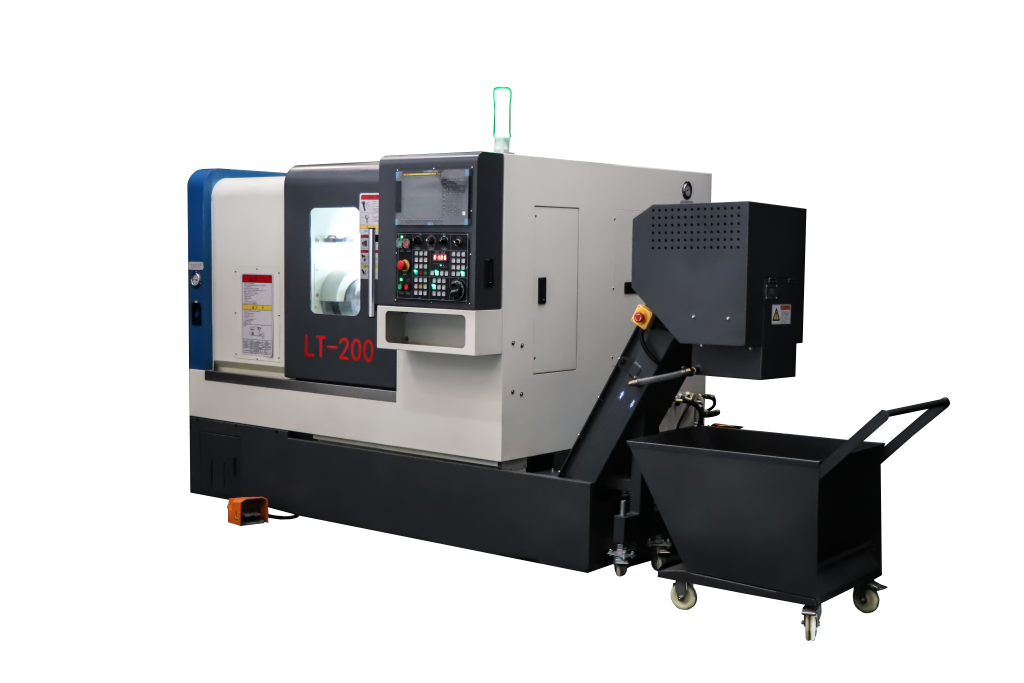

LT-200 / 200E
| 加工范围 | 最大旋径 | ø620mm | |
|---|---|---|---|
| 滑板上旋径 | Ø280mm | ||
| 最大加工直径 | Ø360mm | ||
| 最大加工长度 | 320mm / 630mm | ||
| 棒材最大直径 | ø52mm | ||
| 行程 | X轴 | 180+20mm | |
| Z轴 | 350mm / 650mm | ||
| W轴 | 230mm / 530mm | ||
| 主轴 | 主轴转速 | 4200 (OP:3500) | |
| 夹头尺寸 | 8" (OP:10") | ||
| 主轴鼻端 | A2-6 | ||
| 主轴孔径 | φ66 mm | ||
| 前端轴承内径 | φ100 mm | ||
| 后端轴承内径 | φ90 mm | ||
| 主轴马达 | 11~15kW | ||
| 主轴最大扭力 | 190Nm | ||
| 最大扭力转速 | 750rpm | ||
| 刀塔 | 刀座数量 | 12T | |
| 外径刀柄尺寸 | 25*25mm | ||
| 搪孔刀柄尺寸 | φ40 mm | ||
| 换刀时间(邻刀) | 0.25S | ||
| 换刀时间(对角) | 0.5S | ||
| 进给率 | X轴快速位移 | 30m/min | |
| Z轴快速位移 | 30m/min | ||
| 每转进给率 | 10m/min | ||
| 床身 | X轴滑轨宽度 | 45mm(THK) | |
| Z轴滑轨宽度 | 45mm(THK) | ||
| 床身角度 | 30° | ||
| 伺服马达 | X轴马达 | 1.8kW | |
| X轴马达扭力 | 11Nm | ||
| Z轴马达 | 3.0kW | ||
| Z轴马达扭力 | 20Nm | ||
| 尾座 | 尾座移动型式 | 手动(HM) | |
| 尾座位移 | 230mm / 530mm | ||
| 套管移动型式 | 油压 | ||
| 套管行程 | 100mm | ||
| 套管直径 | φ75 mm | ||
| 套管锥度 | #MT4# | ||
| 油压单位 | 油压泵动力 | 1.5kW | |
| 油压泵压力 | 35kg/c㎡ | ||
| 油压箱容量 | 38L | ||
| 冷却单位 | 水泵动力 | 750W | |
| 水箱容量 | 120L / 150L | ||
| 集中润滑单元 | 油泵动力 | 150W | |
| 油箱容量 | 3L | ||
| 其他 | 动力需求 | 23KVA | |
| 机械总重 | 3200kg / 3500kg | ||
| 机械外观尺寸 (长) | 2835mm / 3135mm | ||
| 机械外观尺寸 (宽) | 1835mm | ||
| 机械外观尺寸 (高) | 1655mm | ||
★ 本公司随时在进行研究改进工作，因此保有随时更改技术参数的权利，变更时恕不另行通知。谢谢！
标配
| 发那科 0i-TF TYPE-3B 10.4" LCD荧屏 |
| A2-6 皮带式主轴 |
| 主轴转速 4200 RPM |
| 地基垫块及水平调整螺丝 |
| 工具箱及工具 |
| 镗刀座 |
| 车刀座 |
| 公制套筒组 |
| 刀把锁紧嵌条&嵌条片 |
| 手动尾座 |
| 工作灯 |
| 三色指示灯 |
| 警示蜂鸣器 |
| 电气箱热交换器 |
| 软爪 |
| 全密闭式护罩 |
| 脚踏开关 |
| 系统操作及程序说明书 |
| 操作说明书 |
| 8" 三爪中空夹头 |
选配
| 10" 三爪中空夹头 |
| 刀具侦测器 |
| 自动工件量测器 |
| VDI刀盘 |
| 可程序尾座 |
| 手动中心架 |
| 油压自动中心架 |
| 接件器 |
| 硬爪 |
| 电气箱冷却机 |
| 自动送料器 |
| 机械手 |
| 安全门开关 |
| 自动门装置 |
| 主轴外吹气 |
| 水高压泵浦(4bar) |
| 履带式排屑机及集屑车 |
| 油雾收集器 |
| 二轴光学尺(HEIDENHAIN) |
| 筒式夹头 |
| 油水分离机 |
| 变压器 |
| CE规格 |
